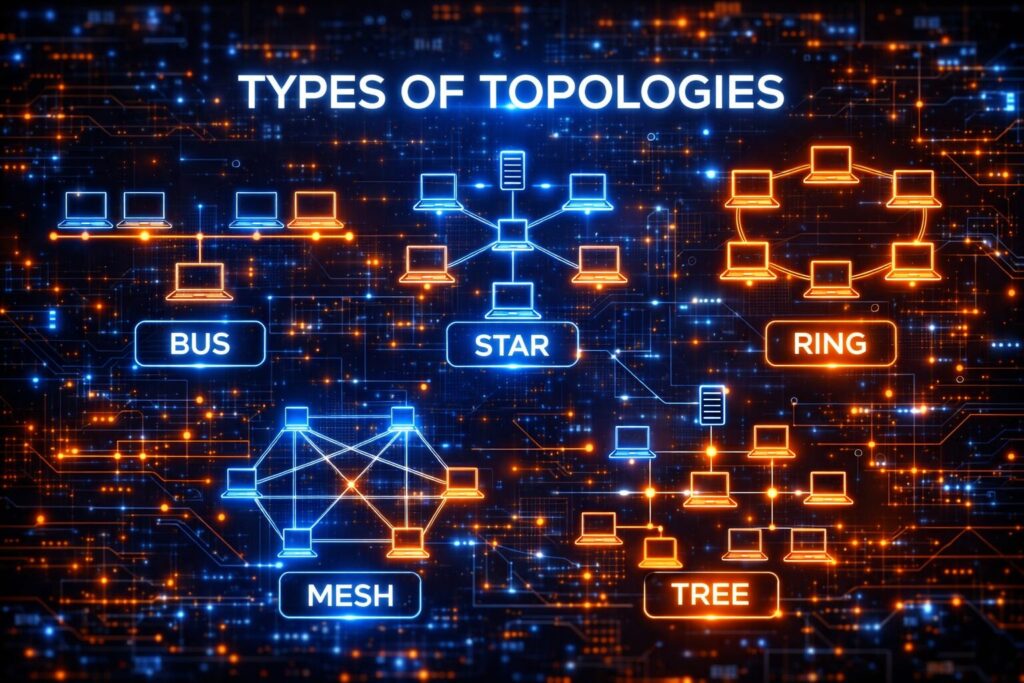

ネットワークトポロジとは？構造・設計思想・性能・可用性
ネットワーク設計において「トポロジ（Topology）」は、 単なる接続の形ではなく、 システム全体の性質を決定づける極めて重要な概念です。
実務の現場では、 「スター型だから安全」「メッシュだから強い」といった 単純な理解では通用しません。
トポロジは、 通信経路、障害時の影響範囲、トラフィックの流れ、 さらには運用のしやすさにまで影響を及ぼします。
本記事では、 トポロジの本質的な意味から、 設計思想、性能への影響、現代ネットワークとの関係まで、 体系的に掘り下げて解説します。
トポロジとは何か（単なる形ではない）
トポロジとは、
ネットワーク機器（ノード）がどのように接続され、 どのような経路で通信が行われるかを定義する構造
です。
ここで重要なのは、 「配線の形状」だけではなく、
- 通信の経路選択
- データの流れ方
- 障害時の影響範囲
- 負荷の分散状況
といった動的な振る舞いまで含まれる点です。
つまりトポロジとは、 ネットワークの「見た目」ではなく、 「性格」を決めるものと言えます。
物理トポロジと論理トポロジの本質的な違い
ネットワークには、 物理トポロジと論理トポロジという2つの側面があります。
物理トポロジは、 ケーブルやスイッチの配置といった、 実際の接続構造を指します。
例えば、 すべての端末が1台のスイッチに接続されていれば、 それは物理的にはスター型です。
一方で論理トポロジは、 データがどのように流れるかという観点です。
スイッチ内部の処理やプロトコルの動作によっては、 物理的にスター型であっても、 論理的には全ノードが同一セグメントを共有する 「バス型的な振る舞い」をすることがあります。
この違いを理解していないと、 パフォーマンス問題やトラブルの原因を正しく特定できません。
トポロジがシステムに与える影響
トポロジは、 単に接続方法を決めるだけでなく、 システム全体の特性に直接影響します。
例えば、 通信経路が長くなればなるほど、 パケットは複数の機器を経由することになり、 遅延（レイテンシ）が増加します。
また、 特定のノードに通信が集中する構造では、 そのノードがボトルネックとなり、 全体のスループットが低下します。
さらに、 冗長性の低い構造では、 1箇所の障害がネットワーク全体に波及する可能性があります。
このように、 トポロジは性能・信頼性・可用性のすべてに関わる設計要素です。
バス型トポロジの設計思想と限界
バス型トポロジは、 1本の共有通信路に複数のノードが接続される構造です。
この構造の設計思想は、 「単純さ」と「コスト削減」にあります。
すべてのノードが同一の媒体を共有するため、 追加の機器を必要とせず、 最小限の構成でネットワークを構築できます。
しかし、 このシンプルさは同時に大きな制約でもあります。
複数のノードが同時に通信を開始すると、 信号が衝突し、 再送が発生します。
これにより、 ネットワーク全体の効率が著しく低下します。
また、 共有媒体が断線すると、 すべての通信が停止するため、 耐障害性が極めて低い構造です。
このため、 現代のネットワークではほとんど採用されていませんが、 「共有資源の競合」という概念を理解する上では重要です。
スター型トポロジと集中管理のメリット・リスク
スター型トポロジは、 中央のスイッチにすべてのノードを接続する構造です。
この構造の本質は、 「通信の集中管理」にあります。
各ノードが独立した回線を持つため、 通信の衝突が発生せず、 安定したデータ転送が可能です。
さらに、 どのノードがどの通信を行っているかを 中央で把握できるため、 管理性が非常に高いという特徴があります。
しかし、 この「集中」は同時にリスクでもあります。
中央のスイッチが故障すると、 ネットワーク全体が停止するため、 単一障害点（SPOF）となります。
実務では、 スイッチの冗長化やリンクの二重化によって、 このリスクを軽減します。
リング型トポロジと制御された通信
リング型トポロジは、 ノードを円環状に接続し、 データが一定方向に流れる構造です。
この構造の特徴は、 「通信の制御」にあります。
トークンパッシングという仕組みにより、 通信権を持つノードだけがデータを送信できるため、 衝突が発生しません。
このため、 理論的には安定した通信が可能です。
しかし、 ネットワークの一部が断線すると、 リング全体が分断されるという弱点があります。
そのため、 現代では単純なリング構造ではなく、 冗長リングや論理リングとして利用されるケースが主流です。
メッシュ型トポロジと耐障害性のトレードオフ
メッシュ型トポロジは、 ノード同士が複数の経路で接続される構造です。
この構造の本質は、 「経路の多重化」にあります。
ある経路が利用できなくなっても、 別の経路を通じて通信を継続できるため、 非常に高い耐障害性を持ちます。
特にフルメッシュでは、 すべてのノードが直接接続されるため、 最短経路で通信が可能です。
しかし、 ノード数が増えると接続数が爆発的に増加し、 コストと管理の複雑さが問題となります。
そのため、 実際には一部のみを接続する パーシャルメッシュが採用されることが多いです。
ツリー型トポロジと階層設計
ツリー型トポロジは、 階層構造を持つネットワークです。
この構造は、 大規模ネットワークを整理して管理するために設計されています。
上位層がバックボーンとして機能し、 下位層が端末を収容することで、 効率的な通信と管理を実現します。
一方で、 上位ノードに障害が発生すると、 その配下全体に影響が及ぶため、 冗長化が不可欠です。
ハイブリッド型トポロジの実務的な意味
実際のネットワークでは、 単一のトポロジが使われることはほとんどありません。
複数のトポロジを組み合わせることで、 それぞれの長所を活かし、 短所を補う設計が行われます。
例えば、 アクセス層はスター型で管理性を確保し、 コア層はメッシュ型で冗長性を確保する、 といった構成です。
このような設計により、 現実的なコストで高性能なネットワークを実現できます。
現代ネットワークにおけるトポロジの進化
近年では、 データセンターやクラウド環境において、 従来の階層型トポロジから、 よりフラットな構造へと進化しています。
代表的な例が、 Spine-Leaf構成です。
この構造では、 すべてのアクセススイッチが 複数のコアスイッチに接続されるため、 どのノード間でも均一な遅延が実現されます。
これは、 分散処理やマイクロサービスの普及により、 東西トラフィック（サーバー間通信）が増加したことが背景にあります。
まとめ
ネットワークトポロジは、 単なる接続方法ではなく、 システムの本質的な性質を決定する設計要素です。
それぞれのトポロジには、
- 性能特性
- 障害耐性
- 拡張性
- コスト
といった明確なトレードオフが存在します。
重要なのは、 特定のトポロジを選ぶことではなく、
用途・トラフィック・運用要件に応じて最適な構造を設計すること
です。
トポロジの理解は、 インフラ設計の根幹であり、 高品質なネットワークを構築するための必須知識です。
