ツリー型トポロジとは？階層型ネットワークの仕組み・設計思想

ツリー型トポロジは、 ネットワークを階層構造で設計するための代表的なトポロジです。

企業ネットワークやデータセンターなど、 中規模〜大規模な環境において広く採用されており、 現代のネットワーク設計の基本とも言える構造です。

単なる「枝分かれした構造」として理解されがちですが、 実際にはトラフィック制御、スケーラビリティ、障害分離といった 重要な設計思想が含まれています。

本記事では、 ツリー型トポロジの基本構造から、 階層設計の考え方、メリット・デメリット、 実務での設計ポイントまで詳しく解説します。

ツリー型トポロジとは何か

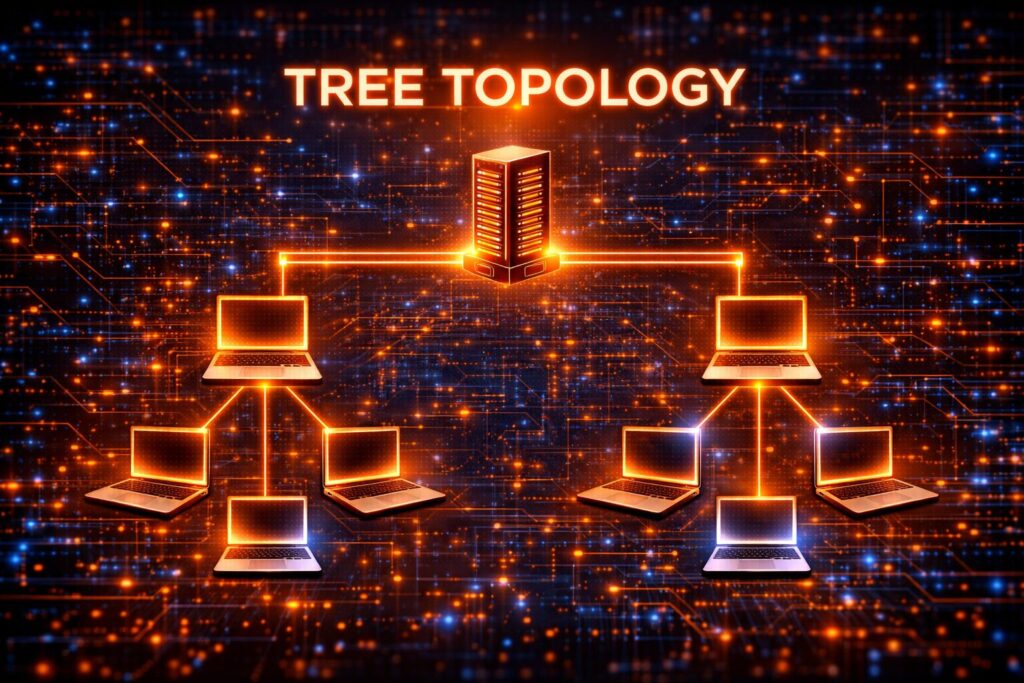

ツリー型トポロジとは、

ネットワークを階層的に構成し、上位から下位へ枝分かれして接続する構造

です。

構造としては、

• ルート（最上位）
• 中間ノード（分岐点）
• リーフ（末端ノード）

から構成されます。

この構造により、 ネットワーク全体を論理的に整理しやすくなります。

スター型との関係

ツリー型トポロジは、 スター型トポロジを複数組み合わせた構造と考えることができます。

各階層においてはスター型が構成され、 それらが上位層で接続されることで、 全体としてツリー構造になります。

つまり、 スター型の拡張版とも言える構造です。

階層設計の基本（3層モデル）

ツリー型トポロジでは、 階層設計が重要なポイントになります。

代表的なのが3層モデルです。

まずアクセス層は、 エンドユーザーや端末を収容する層です。

スイッチが配置され、 PCやサーバーが接続されます。

次にディストリビューション層は、 アクセス層からのトラフィックを集約し、 制御やルーティングを行う層です。

そしてコア層は、 ネットワーク全体の高速バックボーンとして機能し、 大量のトラフィックを処理します。

このように役割を分離することで、 効率的なネットワーク設計が可能になります。

通信の流れ

ツリー型では、 通信は基本的に階層を上下しながら行われます。

同一セグメント内の通信は、 アクセス層で完結します。

異なるセグメント間の通信は、 ディストリビューション層やコア層を経由します。

この構造により、 トラフィックが整理され、 不要な通信の拡散を防ぐことができます。

ツリー型のメリット

ツリー型トポロジの最大の利点は、 スケーラビリティです。

階層ごとに拡張できるため、 ノード数が増えても柔軟に対応できます。

また、 ネットワークを分割して管理できるため、 トラブル発生時の影響範囲を限定できます。

さらに、 役割ごとに機器を配置することで、 パフォーマンスの最適化が可能です。

例えば、 コア層には高速処理が可能な機器を配置し、 アクセス層にはコストを抑えた機器を使用するといった設計ができます。

ツリー型のデメリット

一方で、 ツリー型にはいくつかの課題も存在します。

まず、 上位ノードに障害が発生した場合、 その配下全体に影響が及ぶ点です。

特にコア層の障害は、 ネットワーク全体に影響する可能性があります。

また、 トラフィックが上位層に集中するため、 ボトルネックが発生しやすい構造でもあります。

そのため、 適切な設計と冗長化が不可欠です。

冗長化設計の重要性

ツリー型では、 冗長化が非常に重要です。

一般的には、

• コアスイッチの二重化
• リンクの冗長化
• ルーティングの冗長化

が行われます。

これにより、 一部の機器やリンクに障害が発生しても、 通信を継続できるようになります。

ループとSTP

ツリー型トポロジでは、 冗長構成を取るとループが発生する可能性があります。

ループが発生すると、 ブロードキャストストームなどにより、 ネットワークが機能しなくなります。

これを防ぐために、 STP（Spanning Tree Protocol）が使用されます。

STPは、 ループを検出し、 一部の経路をブロックすることで、 論理的にツリー構造を維持します。

現代ネットワークにおける位置づけ

従来の企業ネットワークでは、 ツリー型（3層構造）が標準的でした。

しかし、 近年ではトラフィックの変化により、 よりフラットな構造（Spine-Leafなど）が採用されるケースも増えています。

それでも、 ツリー型の考え方は依然として重要であり、 ネットワーク設計の基礎となっています。

ツリー型が適している場面

ツリー型トポロジは、

• 企業LAN
• オフィスネットワーク
• キャンパスネットワーク

など、 階層的な構造が求められる環境に適しています。

また、 拡張性と管理性を両立したい場合にも有効です。

まとめ

ツリー型トポロジは、 階層構造によってネットワークを整理し、 効率的な通信と管理を実現する構造です。

その特徴は、

• 高いスケーラビリティ
• 管理しやすい構造
• トラフィックの整理

にあります。

一方で、

• 上位ノードの障害リスク
• トラフィック集中

といった課題も存在します。

これらを踏まえ、 冗長化や適切な階層設計を行うことで、 安定したネットワークを構築できます。

ツリー型トポロジの理解は、 実務におけるネットワーク設計の基礎であり、 インフラエンジニアにとって不可欠な知識です。
